Иммерсивные дороги

Иммерсивная дорожная инфраструктура отображает дороги как реалистичные трёхмерные объекты, а не как схематичные линии. Это повышает детализацию карты и создаёт эффект присутствия, особенно при использовании совместно с другими иммерсивными возможностями: 3D-рельефом, освещением и 3D-моделями.

Компоненты инфраструктуры

К объектам иммерсивной дорожной инфраструктуры относятся:

• Модели опор:



  Пример фильтра данных для слоя 3D-модель:

  [
      "match",
      ["get", "db_sublayer"],
      ["Road_support_column"],
      true,
      false
  ]

• Дорожные полотна:



  Пример фильтра данных для слоя Полигон:

  [
      "match",
      ["get", "db_sublayer"],
      ["Transport_Roadbed"],
      true,
      false
  ]

• Площадная разметка:



  Пример фильтра данных для слоя Полигон:

  [
      "==",
      ["get", "sublayer"],
      "PolygonMarkings_waffle"
  ]

• Точечная разметка:



  Пример фильтра данных для слоя Плоское изображение:

  [
      "==",
      ["get", "sublayer"],
      "PointMarkings_lane_directions"
  ]

• Линейная разметка:



  Пример фильтра данных для слоя Линия:

  [
      "==",
      ["get", "sublayer"],
      "LinearMarking_ParkingPlaces"
  ]

• Развязки и туннели:



  Пример фильтра данных для слоя Транспортная развязка:

  [
      "match",
      ["get", "sublayer"],
      [
          "Roadbed",
          "Main_Roadbed",
          "Gas_station_Roadbed",
          "Parking_Roadbed",
          "Constructed_Roadbed",
          "Intraquarter_Roadbed",
          "WithMarking_Roadbed",
          "Pocket_Roadbed",
          "PhysicalBarrier_Roadbed",
          "Road_bed_outline",
          "Roadbed_outline"
      ],
      true,
      false
  ]

Начиная с определённого уровня масштабирования (в базовых стилях Редактора стилей — с уровня 16) эти объекты отображаются вместо схематичных линейных дорог.

Включение иммерсивных дорог

Требования к устройствам

Иммерсивные данные требуют больше ресурсов устройств (памяти, CPU и трафика) и могут снижать их производительность.

Чтобы отобразить на карте реалистичную дорожную инфраструктуру, используйте подготовленный стиль и включите иммерсивный режим через API.

Чтобы включить режим, установите для глобальной переменной immersiveRoadsOn значение true с помощью метода patchStyleState(). После этого карта начнёт запрашивать тайлы с иммерсивными данными. Подробнее о глобальных переменных см. в разделе Глобальные переменные стиля карты.

map.patchStyleState({ immersiveRoadsOn: true });

Чтобы отключить режим, установите для глобальной переменной immersiveRoadsOn значение false. После этого тайлы с иммерсивными данными не будут запрашиваться.

map.patchStyleState({ immersiveRoadsOn: false });

Настройка стилевых слоёв

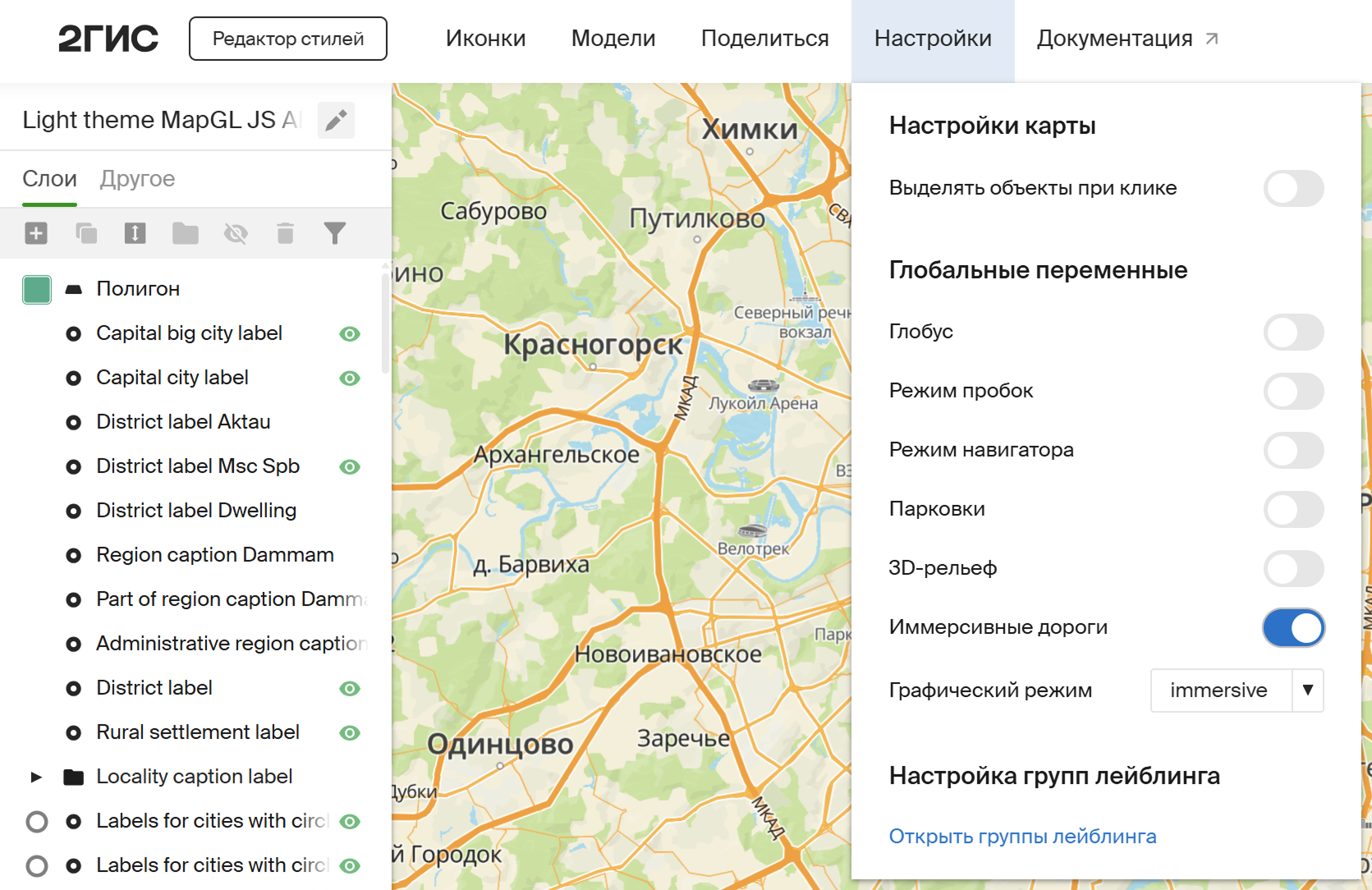

Отображаемые объекты дорожной инфраструктуры можно настраивать в Редакторе стилей. Чтобы включить режим иммерсивности в Редакторе стилей, в разделе Настройки включите Иммерсивные дороги:

Подробнее о слоях для MapGL JS API см. в спецификации стиля и в документации Редактора стилей. О создании стиля на основе базового см. в разделе Создание стилей и настройка стилевых слоёв.

Среди общих настроек важен режим отображения неиммерсивных слоёв в зависимости от наличия у объекта атрибута db_has_immersive_counterpart. Этот атрибут указывает на наличие иммерсивного двойника — альтернативного иммерсивного представления того же объекта дорожной инфраструктуры вместо обычного объекта плоского слоя.

Например, слой Bike road в базовом стиле использует следующее значение параметра Настройки отображения слоя на вкладке Отображение:

[
    "match",
    ["get", "db_has_immersive_counterpart"],
    [1],
    false,
    true
]

Это означает:

• если у объекта есть иммерсивный двойник, неиммерсивный слой не отрисовывается;
• если иммерсивного двойника нет, объект отрисовывается плоско, с игнорированием уровней.

Модели опор

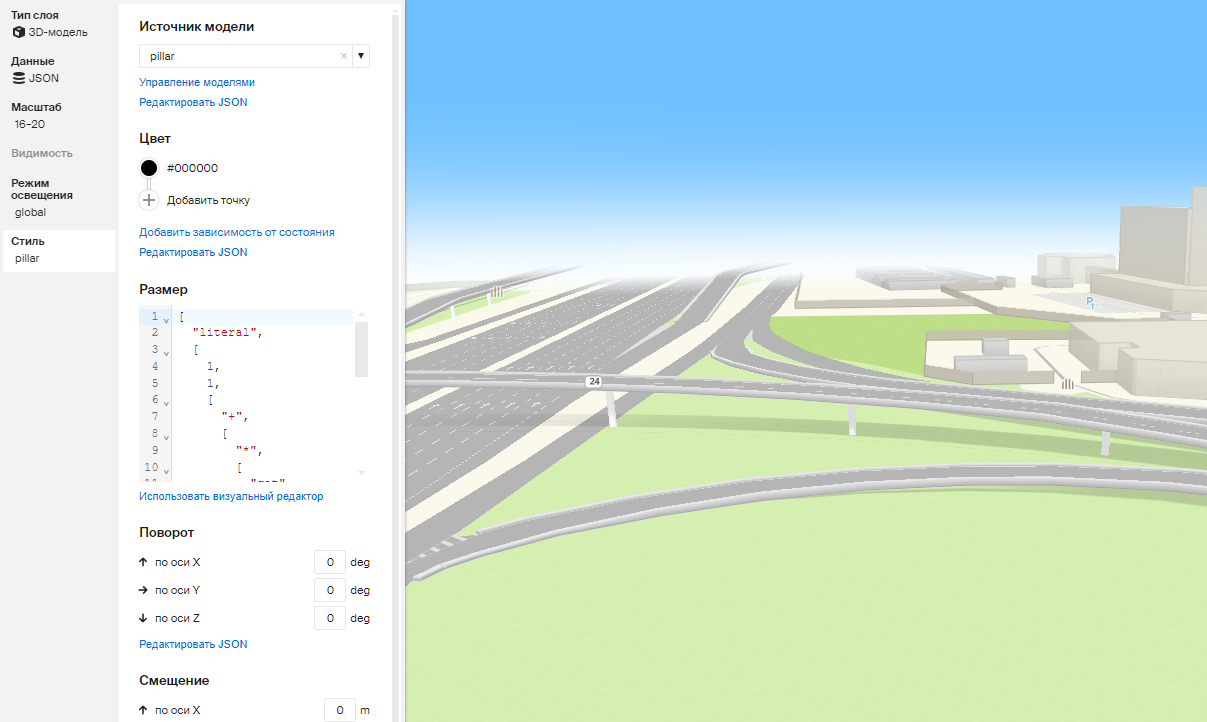

В иммерсивном режиме опоры мостов и дорожных полотен представлены трёхмерными моделями в формате glTF/GLB.

Параметр Размер (Scale) опор не является константой и задаётся выражением:

[
    "literal",
    [
        1,
        1,
        ["+",
            ["*",
                ["get", "db_nominal_height"],
                ["*", ["get", "db_level"], 5]
            ],
            -0.3
        ]
    ]
]

Такое выражение согласует модель опоры с геометрией развязки: по вертикальной оси используется номинальная высота, умножается на 5 (высота пролёта для России) и на текущий уровень, затем вычитается 0.3, чтобы опора визуально не пересекалась с развязкой.

Более подробную информацию об использовании 3D-моделей на карте см. в разделе 3D-модели.

Дорожные полотна и площадная разметка

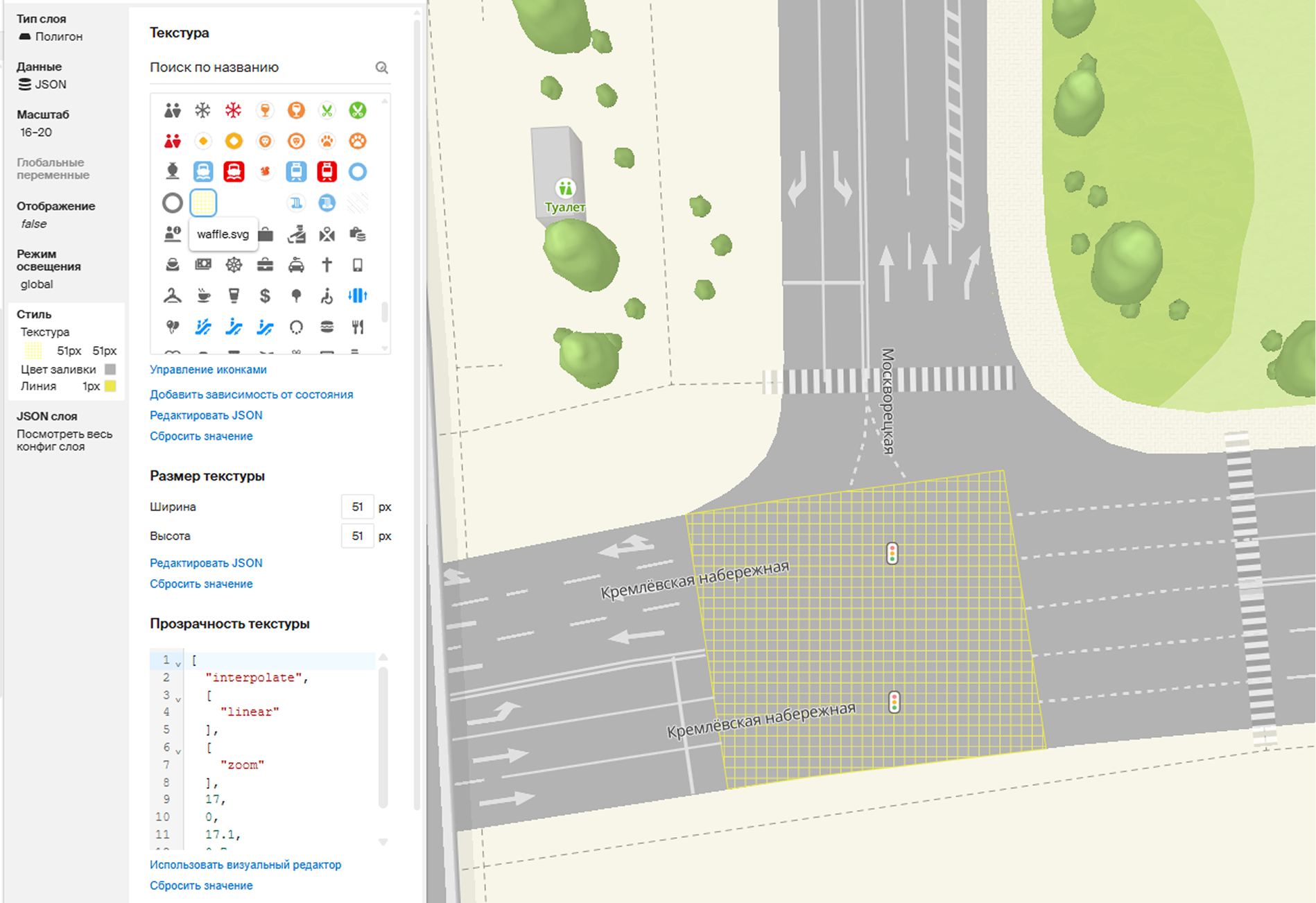

Дорожное полотно и площадная разметка (например, «вафельная» разметка 1.26) отрисовываются слоем Полигон. Для него можно настроить:

• текстуру:



  Подробнее см. в разделе Заливка полигона текстурой.

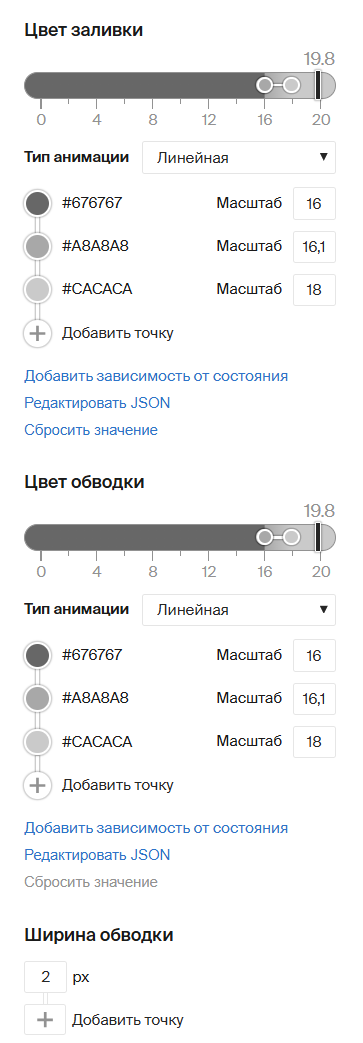

• цвет и обводку:



Точечная разметка

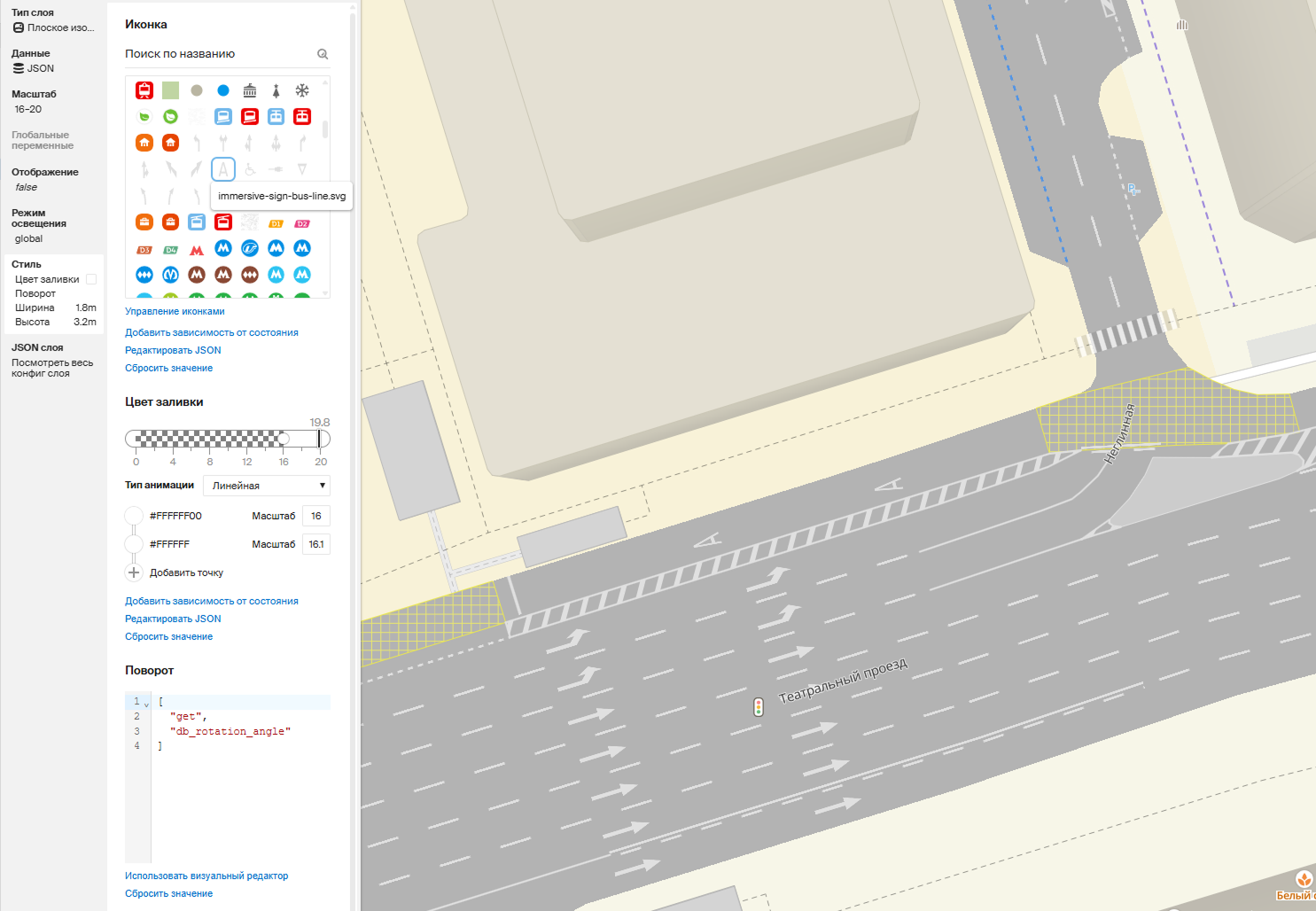

Точечная разметка отображается с помощью слоя Плоское изображение. Этот тип слоя подходит для стрелок направления, пешеходных переходов и других точечных элементов дорожной разметки.

Для настройки точечной разметки в Редакторе стилей можно задать:

• иконку,
• цвет иконки и её прозрачность,
• угол поворота иконки,
• размер иконки.

Угол поворота задаётся get-выражением, поэтому для каждого объекта он может быть своим.

Линейная разметка

Линейная разметка отрисовывается слоем Линия. Этот тип слоя используется для разделительных полос, краевых линий и других линейных элементов дорожной разметки.

Для настройки линейной разметки в Редакторе стилей можно задать:

• цвет линии и прозрачность,
• ширину линии,
• тип паттерна.

Развязки и туннели

Развязки и туннели отрисовываются на карте с помощью слоя Транспортная развязка. Этот слой можно редактировать при работе с готовым шаблоном в Редакторе стилей.

У развязок и туннелей общие параметры, кроме параметров:

• Толщина — используется только для развязки;
• Высота туннеля — используется только для туннеля.

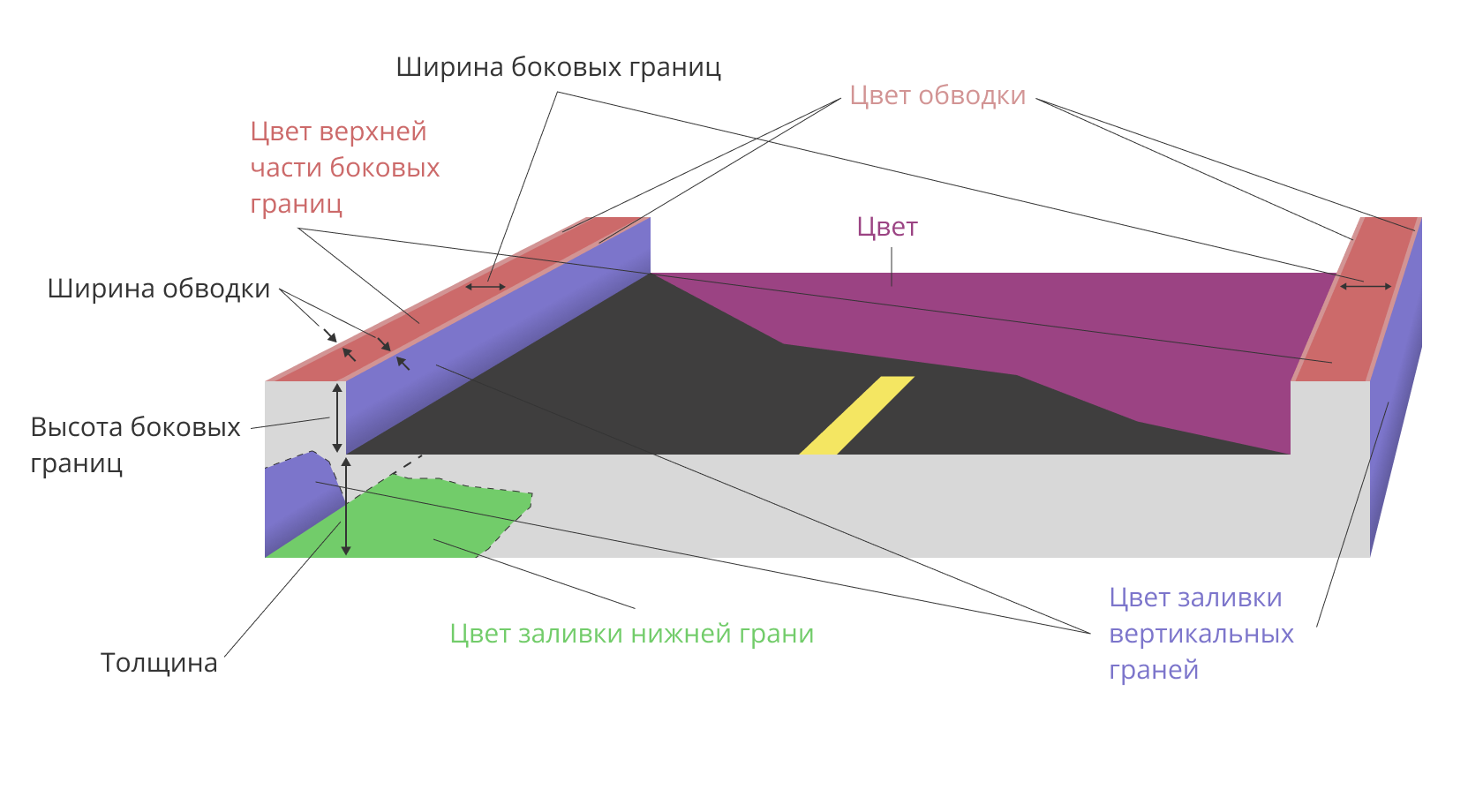

Схема параметров развязки:

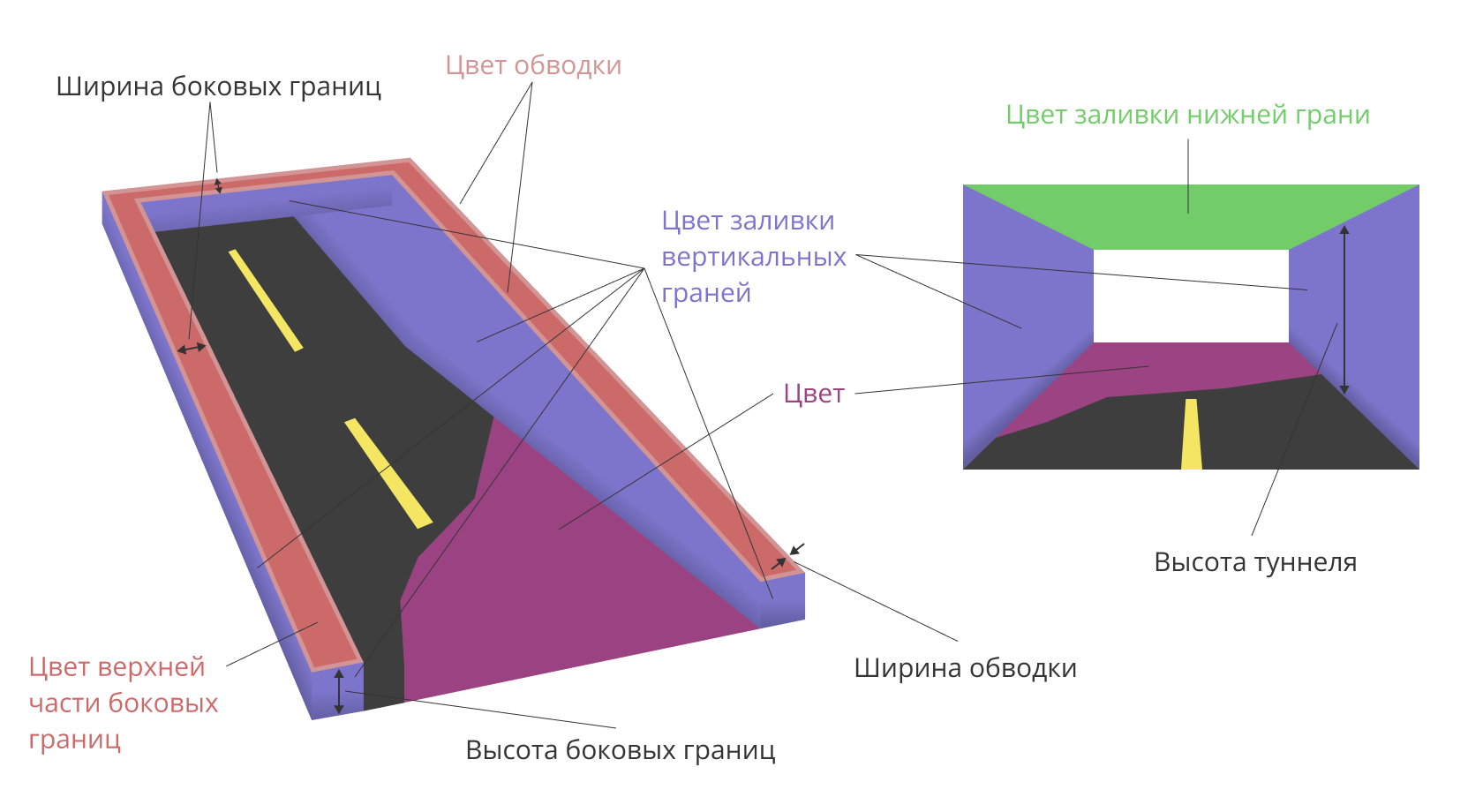

Схема параметров туннеля:
