Легенда

С помощью виджета Легенда вы можете просматривать информацию о данных для слоёв, которые добавлены в сцену дашборда. Виджет создаётся автоматически при создании сцены, а все изменения данных в слоях (например, изменение выборки) отражаются в легенде.

Пример виджета Легенда:

Основные особенности

• Цветовая палитра и диапазоны данных наследуются в легенду из настроек визуализации слоя с данными. При необходимости вы можете настроить цветовую палитру и диапазоны данных для легенды, а также изменить порядок блоков с данными слоёв в виджете.

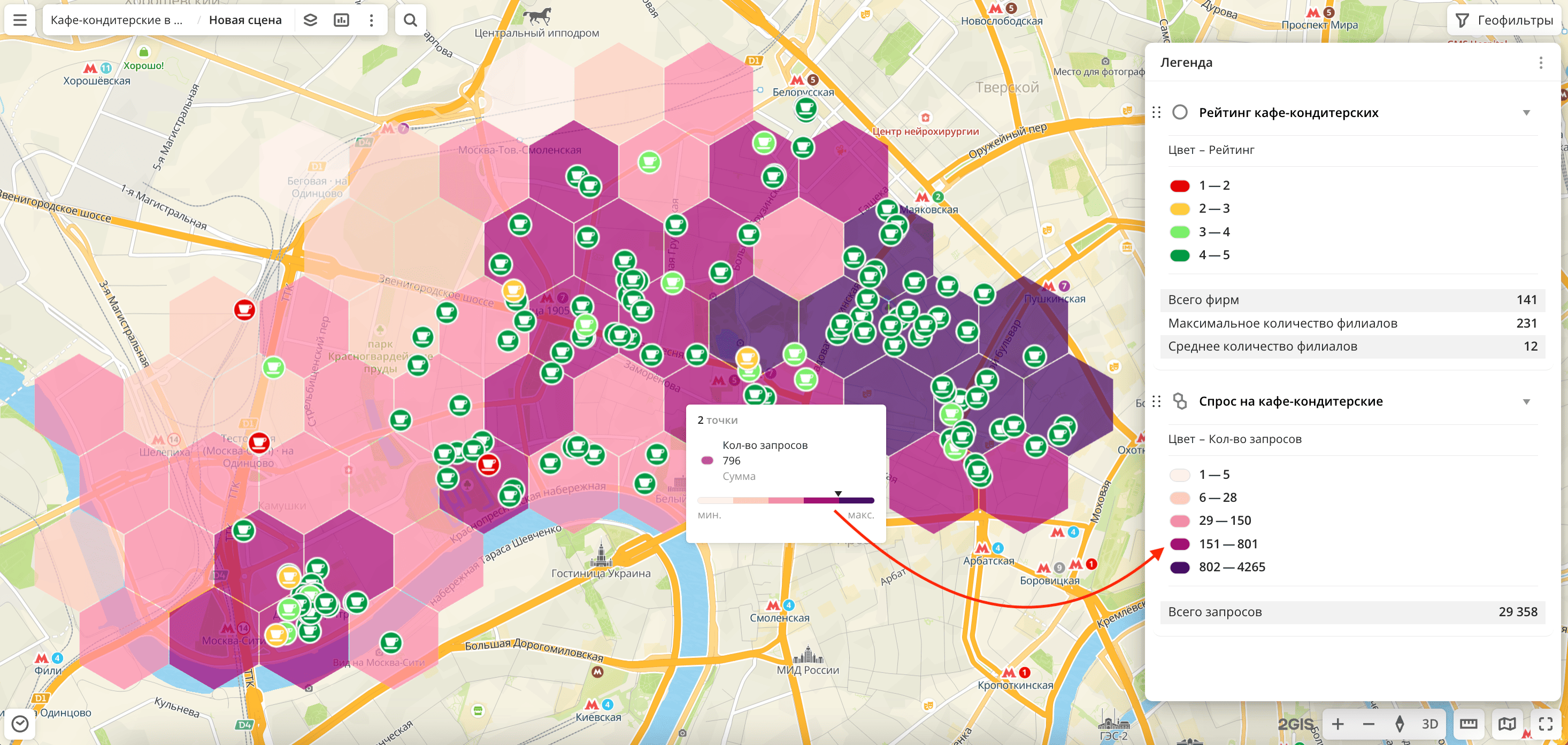

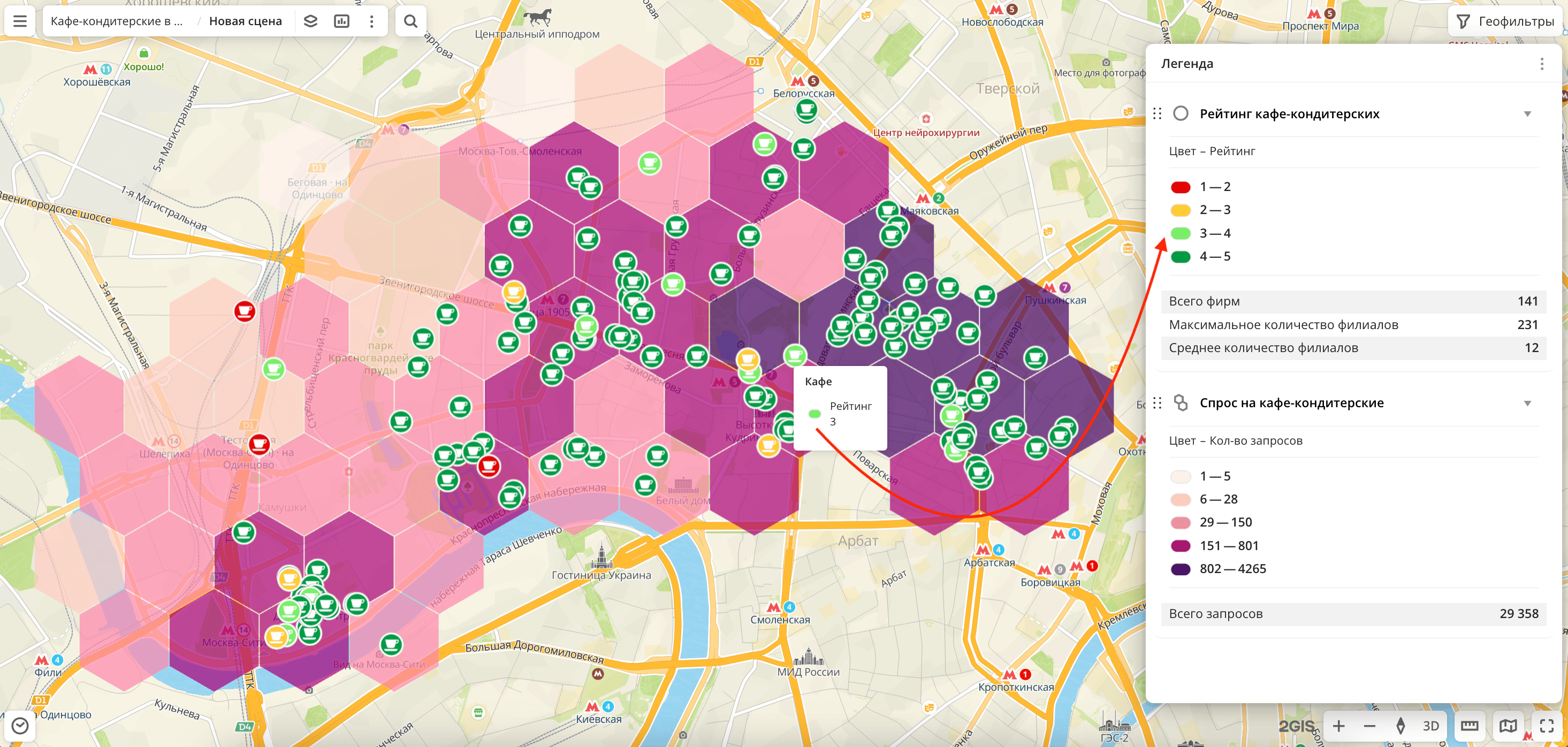

• При наведении на элемент визуализации на карте появляется подсказка с легендой:








• Если на сцене дашборда применена фильтрация по территориям или атрибутам данных, в виджете отобразятся только значения, соответствующие фильтрам. Подробнее см. в инструкции Фильтрация данных на дашборде.

Настройка цветовой палитры и диапазонов данных для легенды

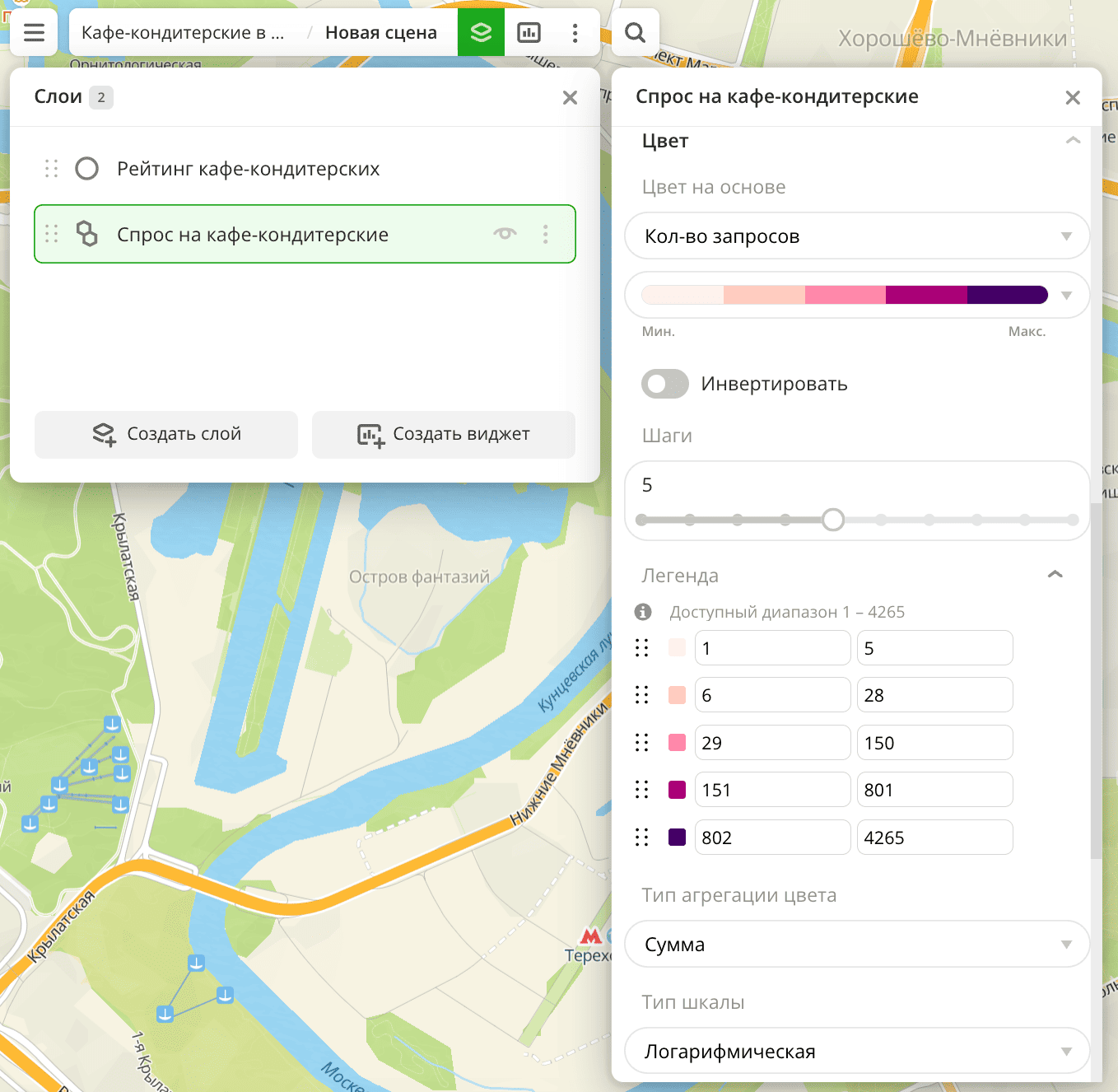

Вы можете настроить условные обозначения для легенды, изменив цветовую палитру и диапазоны данных в настройках визуализации слоя. Настройка диапазонов недоступна для способа визуализации Тепловая карта.

1. Перейдите на вкладку Дашборды.
2. Откройте нужный дашборд.
3. Откройте сцену с помощью стрелок и . Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.
4. Чтобы открыть слой, нажмите значок и выберите нужный слой.
5. Настройте параметры легенды.

Параметры

Для настройки легенды доступны следующие параметры:

• Цвет на основе: атрибут, который определяет цвет заливки элементов на карте и в легенде в соответствии с цветовой палитрой. Доступные значения зависят от данных в выборке.

• Цветовая палитра: набор готовых цветовых образцов.

• Инвертировать: включите опцию, чтобы инвертировать цветовую палитру легенды.

• Шаги: количество цветов в палитре легенды от 1 до 10.

• Легенда: настройка диапазонов с данными в легенде. Диапазоны рассчитываются автоматически в зависимости от типа шкалы (для типов Логарифмическая, Линейная и Экспоненциальная). Также вы можете настроить диапазоны вручную, введя нужные значения границ или изменив порядок и количество диапазонов (тип Настраиваемая). Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница не включается в диапазон. Максимальное количество диапазонов — 10.
  Чтобы изменить порядок диапазонов, зажмите значок у нужного диапазона и перетащите его. Чтобы добавить диапазон, нажмите значок . Чтобы удалить диапазон, нажмите значок .

• Тип шкалы: тип распределения, на основе которого рассчитываются диапазоны с данными в легенде. Доступно только для числовых атрибутов:

  • Логарифмическая — логарифмическое распределение. Подходит для отображения значений, которые изменяются в широком диапазоне или отличаются на несколько порядков.
  • Линейная — равномерное распределение. Подходит для отображения значений одного порядка.
  • Экспоненциальная — экспоненциальное распределение. Подходит, если необходимо выделить малые значения, а большими можно пренебречь, а также для отображения данных, которые быстро меняются.
  • Настраиваемая — ручная настройка диапазонов. Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница не включается в диапазон.

Изменение порядка слоёв в легенде

По умолчанию блоки со слоями в виджете Легенда отображаются в том порядке, в котором расположены слои в сцене. Вы можете настроить собственный порядок слоёв в легенде, не изменяя порядок в списке слоёв, например, если требуется показать в начале легенды определённые слои.

1. Перейдите на вкладку Дашборды.
2. Откройте нужный дашборд.
3. Откройте сцену с помощью стрелок и . Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.
4. Если легенда не показана на карте, в верхнем меню дашборда нажмите значок . В списке виджетов отметьте чекбокс () у легенды или нажмите значок и выберите Показать на карте.
5. Зажмите значок у нужного слоя и перетащите его.
