Контур

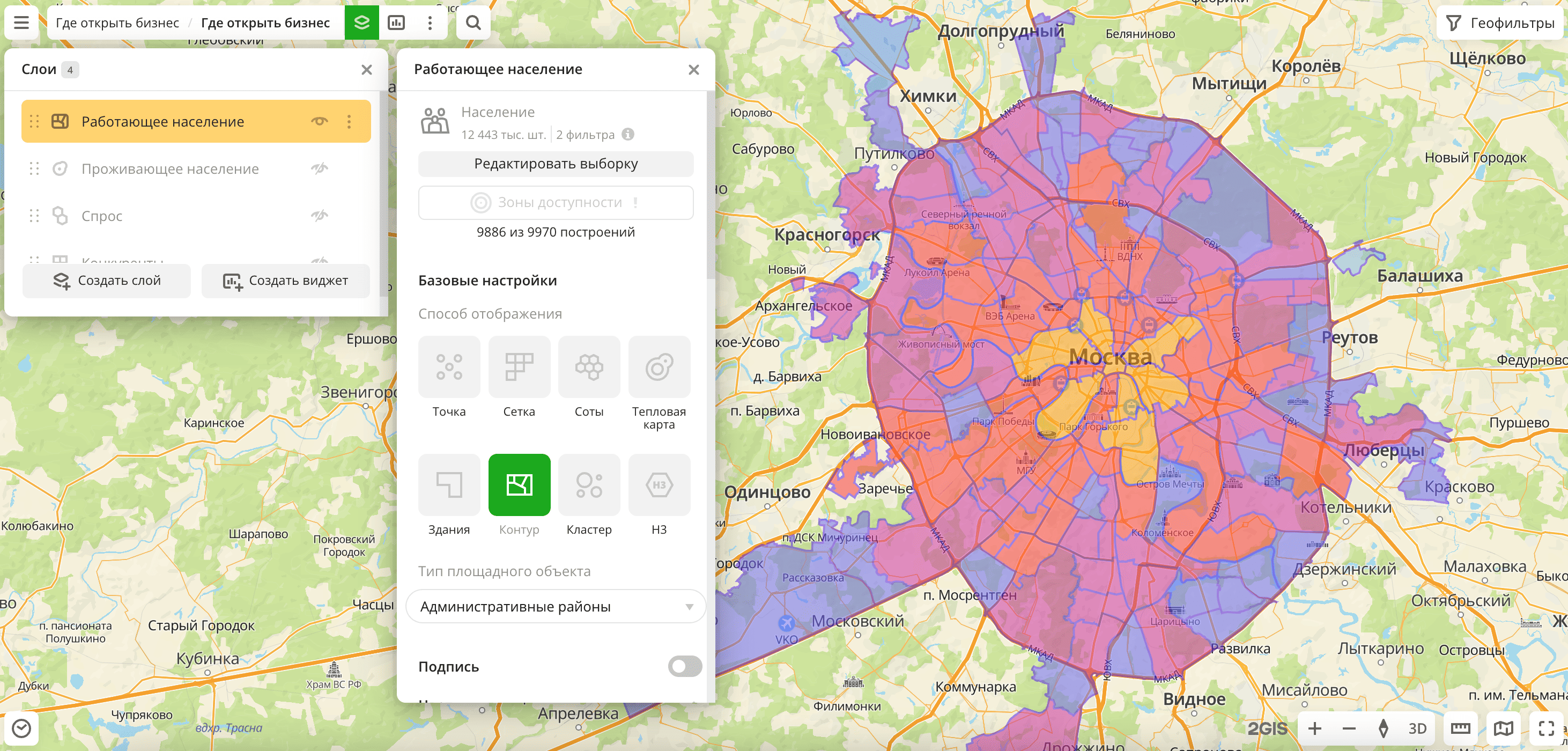

Способ визуализации Контур полезен, если нужно отобразить распределение данных на стандартных территориях: областях, районах, населённых пунктах и других. При визуализации учитываются физические и юридические границы зданий.

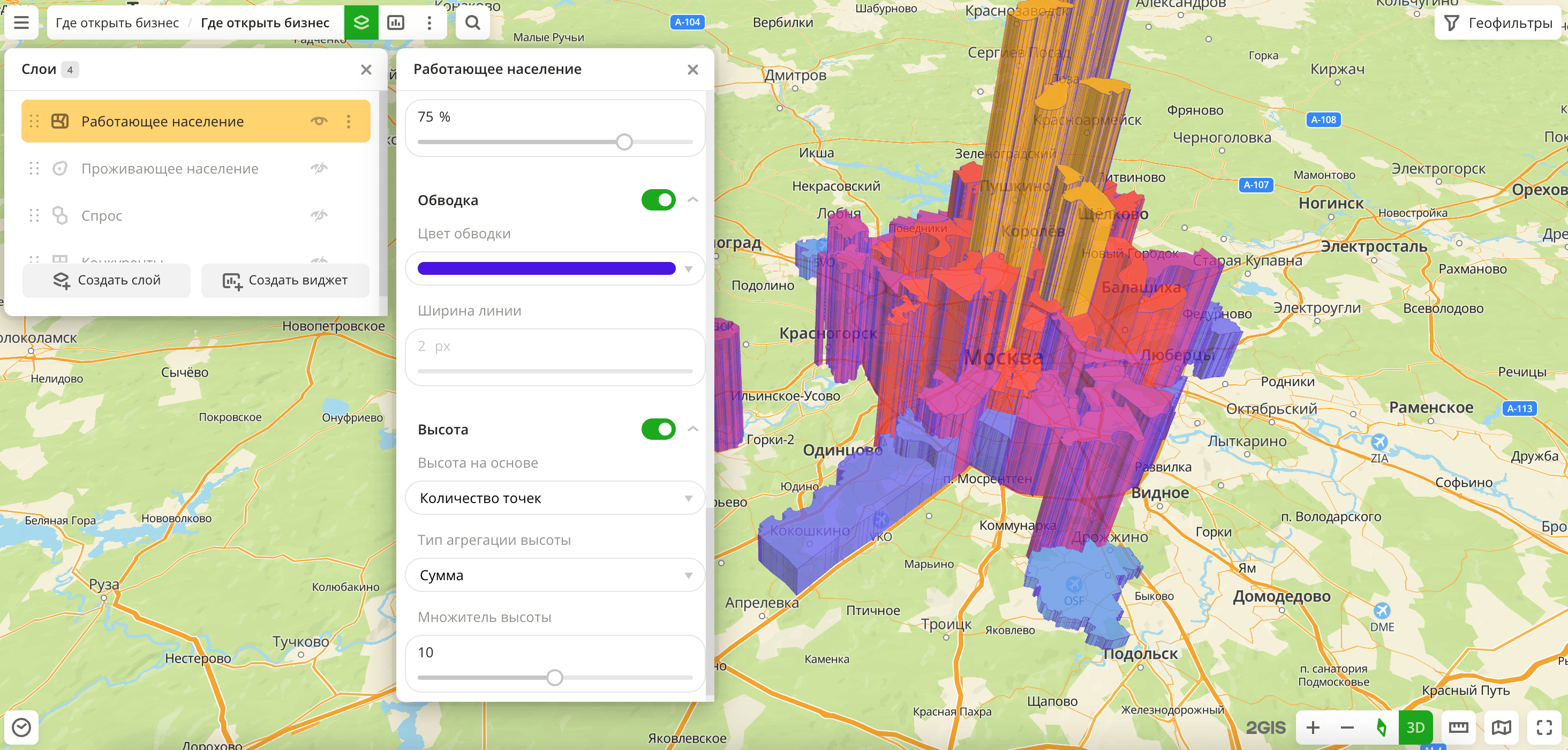

Способ поддерживает трёхмерный формат отображения данных на карте в виде столбцов.
Обзор
Чтобы выбрать способ визуализации:
- Перейдите на вкладку Дашборды и откройте дашборд.
- Откройте сцену с помощью стрелок
и
. Если в дашборде одна сцена, она откроется автоматически. - Чтобы открыть слой, нажмите значок
и выберите нужный слой. - В блоке Базовые настройки выберите способ визуализации Контур.
- Настройте остальные параметры визуализации при необходимости.
Данные будут визуализированы на карте.
Параметры
Настройка тултипа
Параметр | Описание |
|---|---|
| Настройка тултипа | Включите опцию, чтобы настроить список атрибутов, которые будут отображаться в тултипе при наведении курсора на контур на карте. Отметьте нужные атрибуты и при необходимости измените их порядок и выберите тип агрегации атрибута: подробнее см. в разделе Настройка тултипа. Если опция выключена, в тултипе будут отображаться все атрибуты из набора данных. |
Тип площадного объекта
Параметр | Описание |
|---|---|
| Тип площадного объекта | Тип стандартной территории, на основе которой строится контур: области, районы, населённые пункты и другие. |
Подпись
Параметр | Описание |
|---|---|
| Подпись | Включите опцию, чтобы отображать подписи контура. В подписи отображается значение атрибута из параметра Цвет на основе. |
Цвет
Параметр | Описание |
|---|---|
| Цвет на основе | Числовой атрибут, который определяет цвет заливки контуров на карте и в легенде в соответствии с цветовой палитрой. Доступные значения зависят от данных в выборке. |
| Тип агрегации цвета | Функция, на основе которой агрегируются значения атрибута в одном контуре:
|
| Тип шкалы | Тип распределения, на основе которого рассчитываются диапазоны с данными в легенде:
|
| Количество диапазонов | Количество диапазонов с данными в легенде и цветов в палитре от 1 до 10. Диапазоны рассчитываются автоматически в зависимости от Типа шкалы (для типов Логарифмическая, Линейная и Экспоненциальная). Чтобы настроить диапазоны вручную, введите нужные границы или измените порядок и количество диапазонов (тип Настраиваемая). Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница не включается в диапазон.Чтобы изменить порядок диапазонов, зажмите значок  у диапазона и перетащите его. Чтобы добавить диапазон, нажмите значок  . Чтобы удалить диапазон, нажмите значок  . |
| Палитра | Цветовая палитра (набор готовых цветовых образцов). Чтобы изменить цвет для диапазона, нажмите на цвет в легенде и выберите новый из палитры или укажите его в формате HEX. Чтобы сбросить цвет, наведите на него курсор и нажмите значок  . Цвет также сбрасывается при изменении атрибута, но не сбрасывается при изменении границ диапазона или количества диапазонов. Пример: |
| Инвертировать | Включите опцию, чтобы инвертировать цветовую палитру. Инвертируются все цвета в палитре, кроме настроенных вручную. |
| Прозрачность | Прозрачность заливки контуров в процентах. |
Обводка
Параметр | Описание |
|---|---|
| Обводка | Включите опцию, чтобы отобразить обводку конутра. |
| Цвет обводки | Цвет обводки. Выберите цвет из палитры или укажите его в формате HEX. |
| Ширина линии | Ширина обводки в пикселях от 1 до 25. При включении опции Высота настройка не доступна. |
| Прозрачность обводки | Прозрачность обводки в процентах. |
Высота
Параметр | Описание |
|---|---|
| Высота | Включите опцию, чтобы отображать данные в виде трёхмерных столбцов на карте. Чтобы включить трёхмерный формат отображения, выберите режим 3D в правом нижнем углу карты.  |
| Высота на основе | Числовой атрибут, на основе которого данные группируются в столбцы. Доступные значения зависят от данных в выборке. |
| Тип агрегации высоты | Функция, на основе которой агрегируются значения атрибута, расположенные в одном столбце:
|
| Множитель высоты | Множитель высоты столбцов от 0,1 до 20. |
