Линия

Способ визуализации Линия полезен для отображения объектов, протяжённость которых значительно больше их ширины, а площадь не имеет значения. Такими объектами могут быть улицы, дороги, линии электропередач, трубопроводы, реки и другие.

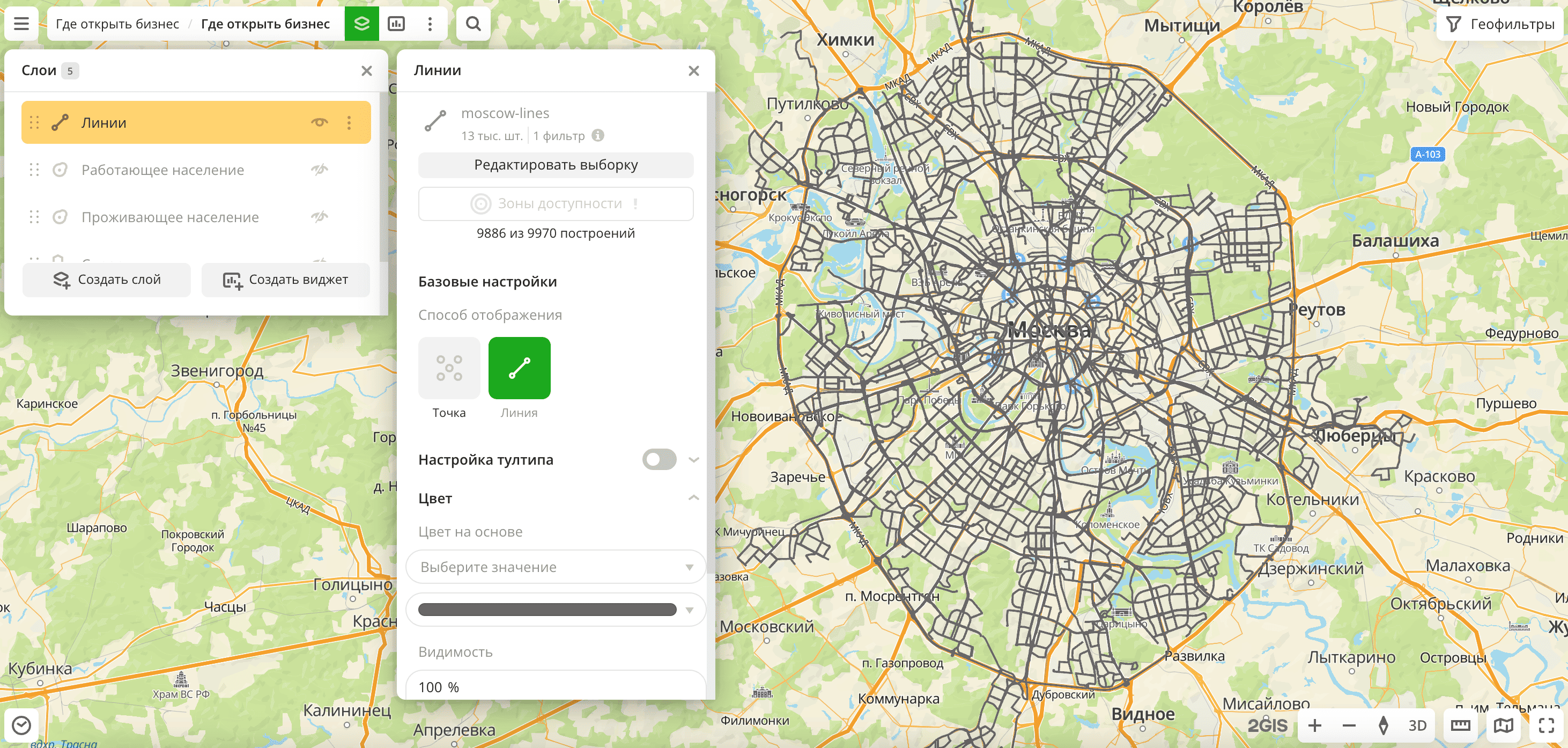

Обзор

Чтобы выбрать способ визуализации:

1. Перейдите на вкладку Дашборды.
2. Откройте нужный дашборд.
3. Откройте сцену с помощью стрелок и . Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.
4. Чтобы открыть слой, нажмите значок и выберите нужный слой.
5. В блоке Базовые настройки выберите способ визуализации Линия.
6. Настройте остальные параметры визуализации при необходимости.

Данные будут визуализированы на карте.

Параметры

Настройка тултипа

Параметр	Описание
Настройка тултипа	Включите опцию, чтобы настроить список атрибутов, которые будут отображаться в тултипе при наведении курсора на линию на карте. Отметьте нужные атрибуты и при необходимости измените их порядок: подробнее см. в разделе Настройка тултипа. Если опция выключена, в тултипе будут отображаться все атрибуты из набора данных.

Цвет

Вы можете задать цвет линий на карте одним из способов:

• На основе атрибута данных: цвет каждого элемента зависит от значений атрибута.
• Настроить единый цвет для всех элементов.

На основе атрибута данных:

Параметр	Описание
Цвет на основе	Числовой атрибут, который определяет цвет линий на карте и в легенде в соответствии с цветовой палитрой. Доступные значения зависят от данных в выборке. Чтобы сбросить параметр, нажмите значок рядом с его именем.
Цветовая палитра	Набор готовых цветовых образцов.
Инвертировать	Включите опцию, чтобы инвертировать цветовую палитру.
Шаги	Количество цветов в палитре от 1 до 10.
Легенда	Настройка диапазонов с данными в легенде. Диапазоны рассчитываются автоматически в зависимости от Типа шкалы (для типов Логарифмическая, Линейная и Экспоненциальная). Также вы можете настроить диапазоны вручную, введя нужные значения границ или изменив порядок и количество диапазонов (тип Настраиваемая). Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница не включается в диапазон. Максимальное количество диапазонов — 10. Чтобы изменить порядок диапазонов, зажмите значок у нужного диапазона и перетащите его. Чтобы добавить диапазон, нажмите значок . Чтобы удалить диапазон, нажмите значок .
Тип шкалы	Тип распределения, на основе которого рассчитываются диапазоны с данными в легенде: Логарифмическая — логарифмическое распределение. Подходит для отображения значений, которые изменяются в широком диапазоне или отличаются на несколько порядков. Линейная — равномерное распределение. Подходит для отображения значений одного порядка. Экспоненциальная — экспоненциальное распределение. Подходит, если необходимо выделить малые значения, а большими можно пренебречь, а также для отображения данных, которые быстро меняются. Настраиваемая — ручная настройка диапазонов. Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница не включается в диапазон.
Прозрачность	Прозрачность линий в процентах.

Настройка единого цвета:

Параметр	Описание
Цвет	Цвет линий. Выберите цвет из палитры или укажите его в формате HEX. Линии на карте будут раскрашены одинаково.
Прозрачность	Прозрачность линий в процентах.

Ширина линии

Вы можете задать ширину линий на карте одним из способов:

• На основе атрибута данных: ширина каждого элемента зависит от значений атрибута.
• Настроить единую ширину для всех элементов.

На основе атрибута данных:

Параметр	Описание
Ширина на основе	Числовой атрибут, который определяет ширину линии на карте. Доступные значения зависят от данных в выборке. Чтобы сбросить параметр, нажмите значок рядом с его именем.
Ширина линии	Диапазон возможной ширины линий в пикселях от 1 до 25.

Настройка единой ширины:

Параметр	Описание
Ширина линии	Ширина линий в пикселях от 1 до 25.
