3D-модели

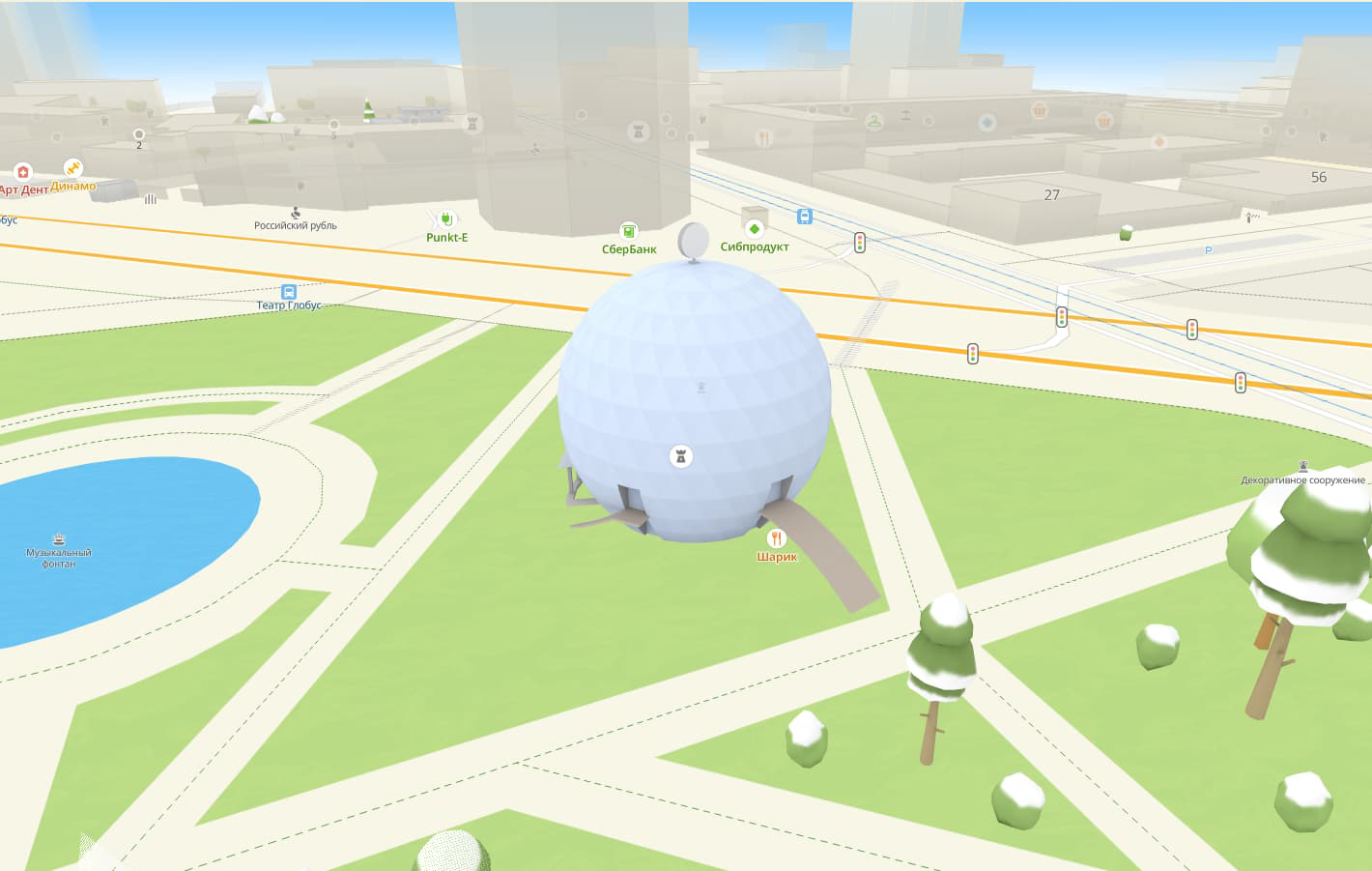

Карта поддерживает отображение трёхмерных моделей в формате glTF/GLB. Такие модели позволяют улучшить эстетический вид карты, сделать акценты на нужных объектах и увеличить степень детализации.

3D-модели

Чтобы добавить модели на карту, настройте стилевой слой в Редакторе стилей и подготовьте данные. Примеры ниже показывают стилизацию достопримечательностей, каждой из которых соответствует уникальная модель.

Для оптимальной производительности карты и корректного отображения трёхмерных моделей на карте следуйте требованиям и рекомендациям.

Обязательные требования:

  • Формат: glTF/GLB (файлы .gltf, .glb).

  • Меш: желательно, чтобы модель содержала один меш (геометрический объект на сцене). Использование моделей с несколькими мешами незначительно снижает производительность карты.

  • Текстура:

    • Меш может иметь текстуру или одноцветную заливку.
    • Разрешение текстуры должно быть кратно степени двойки (2, 4, 8, 16, 32, 64, 128 и 256).
    • Поддерживаются форматы изображений .png, .jpg и .bmp.
    • Не поддерживается сжатие текстур и свойства текстур emissiveTexture и normalTexture.
  • Инстанцирование: расширения для инстанцирования не поддерживаются.


Рекомендации по использованию и производительности:

  • Размер: оптимальный размер уникальных моделей — не более 20 000 вершин; типовых моделей (например, деревьев) — от 200 до 2000 вершин.
  • Текстура: оптимальный размер текстур для уникальных моделей — 256×256; для типовых моделей — 64×64.
  • Цвета: если вы не настраиваете собственные стили карты, а просто загружаете модели, рекомендуется, чтобы цвета текстуры моделей сочетались с цветами карты 2ГИС.
  • Матричные анимации: поддерживаются, но использование незначительно снижает производительность карты.
  • Модель освещения PBR: поддерживается, но использование незначительно снижает производительность карты.
  • Локальные трансформации: локальные трансформации (перемещения, вращения и масштабирования) поддерживаются, но незначительно снижают производительность карты. Рекомендуется использовать их в редких случаях: для оптимальной производительности модели должны быть без локальных трансформаций.
  1. Откройте Редактор стилей.

  2. Добавьте новый слой и выберите тип 3D-модель.

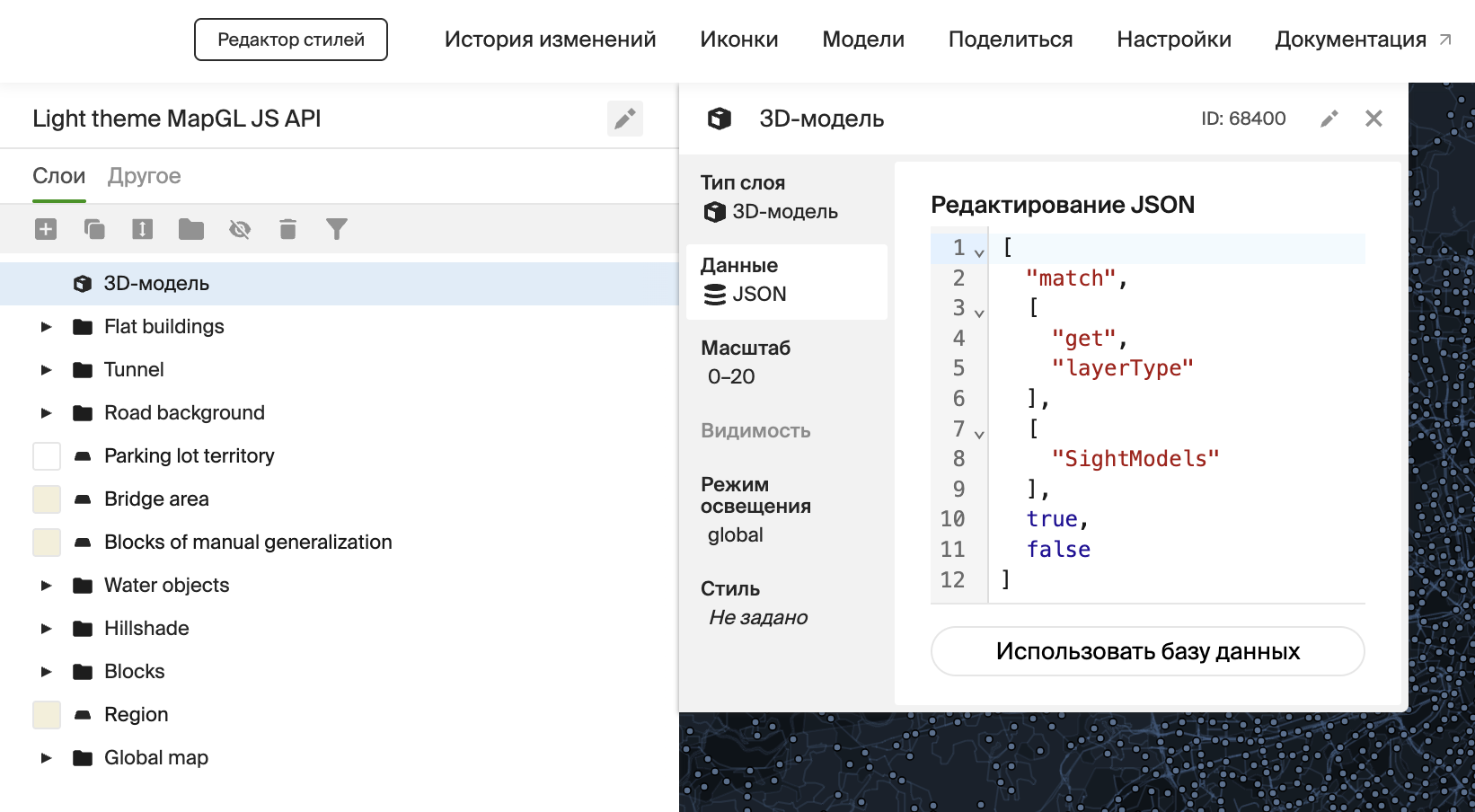

  3. На вкладке Данные перейдите в конец списка и нажмите JSON — добавить вручную.

  4. Скопируйте и вставьте следующий код:

    [
        "match",
        [
            "get",
            "layerType"
        ],
        [
            "SightModels"
        ],
        true,
        false
    ]

  5. Перейдите во вкладку Стиль и настройте следующие параметры с помощью JSON (нажимайте Редактировать JSON):

    Параметр Значение
    Источник модели ["get", "url"]
    Размер ["get", "scale"]
    Поворот ["get", "rotation"]
    Смещение ["get", "translate"]

    URL и расположение добавляемых моделей будут задаваться в геоданных, поэтому в стилевом слое нужно связать настройки модели с её атрибутами при помощи get-выражений.

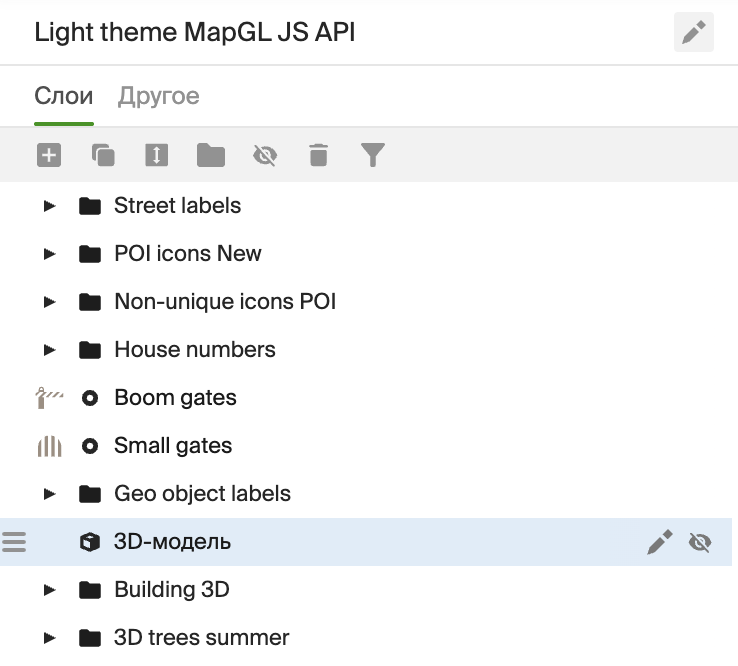

  6. Разместите полученный стилевой слой после слоев с POI (иконками, обозначающими объекты на карте) и до слоев с 3D-домами, так, чтобы модели не перекрывали надписи и иконки:

    Порядок стилевого слоя

  7. В верхнем меню редактора выберите Поделиться и скопируйте идентификатор стиля для дальнейшего использования:

    Идентификатор стиля

Укажите расположение каждой модели и её настройки позиционирования в GeoJSON:

{
    "type": "FeatureCollection",
    "features": [
        {
            "type": "Feature",
            "properties": {
                "url": "https://disk.2gis.com/digital-twin/models_s3/docs/spherecafe.glb",
                "layerType": "SightModels",
                "scale": [1, 1, 1],
                "rotation": [0, 0, 0],
                "translate": [0, 0, 0],
            },
            "geometry": {
                "type": "Point",
                "coordinates": [82.926685835, 55.02533639]
            }
        }
    ]
}

Параметры:

  • "type": "Feature" — стандартный объект GeoJSON типа Feature.

  • properties:

    • url — URL для загрузки модели.
    • "layerType": "SightModels" — позволяет карте сопоставить объект из данных с созданным стилевым слоем.
    • scale — начальная настройка размера объекта.
    • rotation — начальная настройка поворота объекта.
    • translate — начальная настройка смещения объекта.

    Настройки трансформации можно скорректировать позже, после оценки положения модели на карте.

  • geometry:

    • "type": "Point" — объект точечного типа.
    • coordinates — координаты центра объекта. В данном примере объект будет отображен в геоточке 82.926685835, 55.02533639.

Примечание

Чтобы не подбирать настройки позиционирования модели (координаты, поворот и масштаб) вручную, используйте инструмент для позиционирования моделей на карте. Вы можете спозиционировать модель и скопировать значения настроек: см. инструкцию по размещению моделей на карте.

Когда готовы данные с моделью и стиль с настроенным стилевым слоем, вы можете оценить промежуточный результат:

<!DOCTYPE html>
<html lang="en">
    <head>
        <meta charset="UTF-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1.0" />
        <title>2GIS Map API</title>
        <meta name="description" content="Quickstart with 2GIS Map API" />
        <style>
            html,
            body,
            #container {
                margin: 0;
                width: 100%;
                height: 100%;
                overflow: hidden;
            }
        </style>
    </head>
    <body>
        <div id="container"></div>
        <script src="https://mapgl.2gis.com/api/js/v1"></script>
        <script>
            const map = new mapgl.Map('container', {
                center: [82.9267347, 55.0253716],
                zoom: 19,
                rotation: -131,
                pitch: 45,
                key: 'Your API access key',
                style: '18d586c4-4c36-4455-a60f-a4366f1fb17f'
            });

            map.on('click', function (ev) {
                console.log(ev);
            });

            const modelSource = new mapgl.GeoJsonSource(map, {
                data: {
                    "type": "FeatureCollection",
                    "features": [
                        {
                            "type": "Feature",
                            "properties": {
                                "scale": [1, 1, 1],
                                "rotation": [0, 0, 0],
                                "translate": [0, 0, 0],
                                "layerType": "SightModels",
                                "url": "https://disk.2gis.com/digital-twin/models_s3/docs/spherecafe.glb",
                                "idsToHide": []
                            },
                            "geometry": {
                                "type": "Point",
                                "coordinates": [82.926685835, 55.02533639]
                            }
                        }
                    ]
                }
            })
            </script>
    </body>
</html>

Видно, что модель отображается на карте, однако показывается некорректно. Нужно настроить её поворот и смещение, а также убрать 3D-здание, которое сейчас располагается на месте модели.

Чтобы правильно настроить позиционирование модели, откройте пример с промежуточным результатом и скорректируйте значения в свойствах scale, rotation, translate объекта. Для правильного отображения модели выше подойдут следующие значения:

"scale": [0.96, 0.96, 0.96],
"rotation": [0, 0, 203],
"translate": [-2.7, 13, 0]

Подробнее о позиционировании 3D-моделей

3D-модели поддерживают трансформацию в трёхмерном пространстве, заданном осями X, Y и Z.

Система координат

Трансформация размера выполняется в локальной системе координат (Local на схеме выше). Остальные трансформации выполняются в мировой системе координат (World), в которой ось X смотрит на восток, ось Y — на север, ось Z направлена вверх.

Размер

Размер задаётся в относительных единицах, базой для которых выступает изначальный размер модели.

Обычно менять размер моделей лучше сразу в трёх осях, в противном случае они будут тянуться и искажаться.

Поворот

Поворот моделей задаётся в градусах.

Наиболее распространенным случаем является поворот моделей вокруг оси Z. Поворот вокруг других осей может привести к искривлению моделей.

Смещение

Смещение моделей задаётся в метрах, относительно их изначального положения.

Смещение лучше задавать только в осях X и Y, чтобы модель не «висела в воздухе».

Чтобы скрыть объект на карте, который пересекается с моделью:

  1. Получите идентификатор объекта:

    1. Чтобы подписаться на событие click в карте и выводить событие в консоль, добавьте в исходный код приложения или примера следующий фрагмент:

      map.on('click', function (ev) {
          console.log(ev);
      });

    2. Откройте Инструменты разработчика браузера (клавиша F12) и нажмите на объект, который необходимо скрыть. Скопируйте идентификатор из поля target.id события клика, например:

      События клика в консоли

  2. Передайте полученный идентификатор объекта в данные GeoJSON в поле idsToHide:

    {
        "type": "FeatureCollection",
        "features": [
            {
                "type": "Feature",
                "properties": {
                    "idsToHide": ["141373143542097"],
                    ...
                },
                ...
            }
        ]
    }

  3. Укажите это поле в настройке Id связанных объектов стилевого слоя:

    Настройка Значение
    Id связанных объектов ["get", "idsToHide"]

Вы также можете посмотреть настройки стилевого слоя в готовом стиле. Для доступа к настройкам авторизуйтесь в Редакторе стилей и нажмите Создать копию.

<!DOCTYPE html>
<html lang="en">
    <head>
        <meta charset="UTF-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1.0" />
        <title>2GIS Map API</title>
        <meta name="description" content="Quickstart with 2GIS Map API" />
        <style>
            html,
            body,
            #container {
                margin: 0;
                width: 100%;
                height: 100%;
                overflow: hidden;
            }
        </style>
    </head>
    <body>
        <div id="container"></div>
        <script src="https://mapgl.2gis.com/api/js/v1"></script>
        <script>
            const map = new mapgl.Map('container', {
                center: [82.9267347, 55.0253716],
                zoom: 19,
                rotation: -131,
                pitch: 45,
                key: 'Your API access key',
                style: '18d586c4-4c36-4455-a60f-a4366f1fb17f'
            });

            map.on('click', function (ev) {
                console.log(ev);
            });

            const modelSource = new mapgl.GeoJsonSource(map, {
                data: {
                    "type": "FeatureCollection",
                    "features": [
                        {
                            "type": "Feature",
                            "properties": {
                                "scale": [0.96, 0.96, 0.96],
                                "rotation": [0, 0, 203],
                                "translate": [-2.7, 13, 0],
                                "layerType": "SightModels",
                                "url": "https://disk.2gis.com/digital-twin/models_s3/docs/spherecafe.glb",
                                "idsToHide": ["141373143542097"],
                            },
                            "geometry": {
                                "type": "Point",
                                "coordinates": [82.926685835, 55.02533639]
                            }
                        }
                    ]
                }
            })
            </script>
    </body>
</html>
